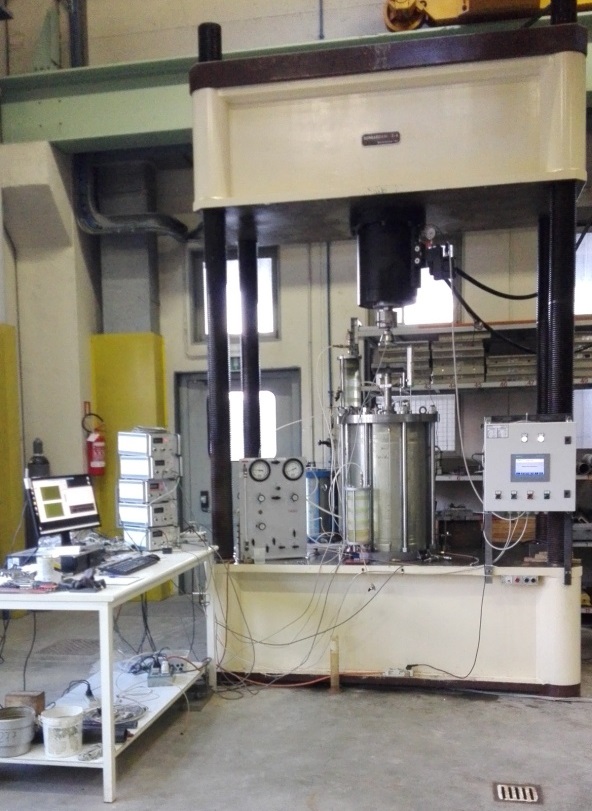

L'apparecchiatura consente di realizzare prove triassiali statiche e cicliche su campioni di grandi dimensioni. Il telaio in acciaio ad elevata resistenza è provvisto di pistone elettro-idraulico progettato in modo da minimizzare gli attriti.
Il sistema è comandato da software e può lavorare sia in controllo di deformazione che in controllo di carico per eseguire percorsi tensionali di progetto.
Principali caratteristiche:
Nelle prove monotoniche i campioni consolidati isotropicamente o anisotropicamente vengono sottoposti a taglio in controllo di deformazione, imponendo al pistone un tasso costante di spostamento.
Nelle prove cicliche il pistone è comandato attraverso una valvola proporzionale per applicare una determinata ampiezza dei cicli (stress ratio), oppure un determinato carico ciclico a tasso di deformazione costante.
Un sistema di acquisizione dati registra in continuo di tutti i dati di prova. Il carico assiale è misurato da una cella di carico da 1000 kN. La deformazione assiale può essere misurata sia esternamente che direttamente sul campione. Le variazioni di volume e le pressioni dell'acqua sono misurate attraverso appositi trasduttori.
